Technische Daten
Länge: 10,65m
Breite: 3,62m
Höhe: 2,94m
Masse: 70t
Panzerung 40 – 250mm
Geschütz:12,8cm Pak 44 L/55
Sekundärbewaffnung: 1x MG 34, 1x MG 42
Motor: Maybach HL 230 P30 700 PS
Anmerkungen zu den Zeichnungen:

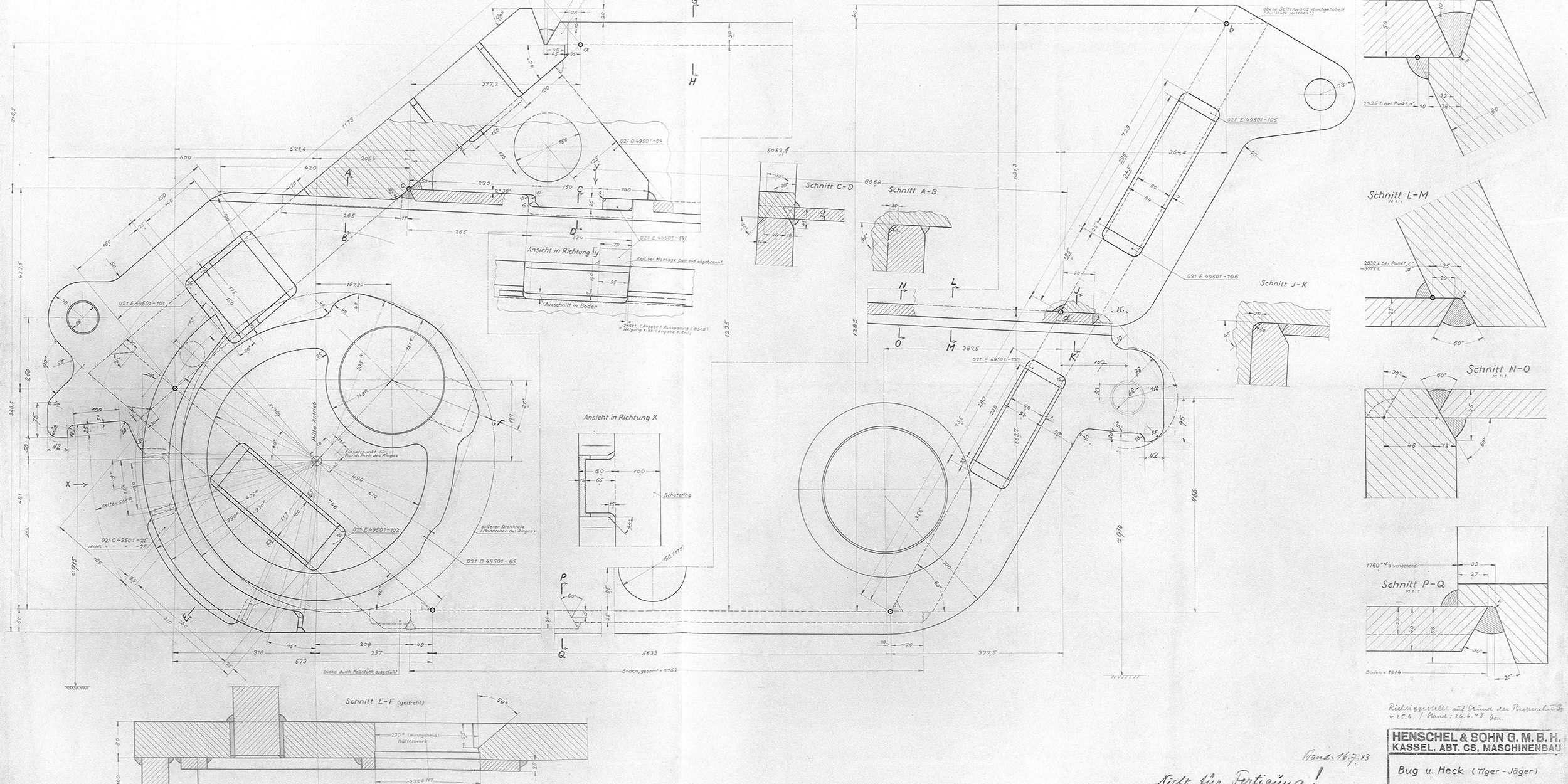

Die Zeichnungen sind mit “HSK (Henschel Kassel) und einer Nummer, bzw “Wa Prüf” und einer Nummer die mit 021 beginnt beschriftet. Die Herstellerzeichnungen sind jedoch oft Prototypen und wurden im Laufe der Zeit verbessert, oder geändert. Die Zeichnungen vom Waffenprüfamt sind daher “offizielle” Zeichnungen nach denen die entsprechenden Teile und Baugruppen produziert wurden. Aber auch hier flossen Änderungen durch Fronterfahrungen mit ein (z.B. zusätzliche Haken für Reservekettenglieder). Die Zeichnungen selbst sind jedoch auch nicht immer genau, dies ergibt sich aus dem Alter, der Lagerung und dem Umstand dass die Originale gerollt, oder gefaltet waren. Deshalb können Maße nicht direkt von den Zeichnungen abgenommen werden und sollten immer überprüft und wenn möglich auch mit Originalbildern abgeglichen werden.
Notes on the drawings:
The drawings are labeled with “HSK (Henschel Kassel)” and a number, or “Wa Prüf” and a number beginning with 021. However, manufacturer drawings are often prototypes and were improved or modified over time. The drawings from the Waffenprüfamt are considered “official” drawings used for the production of corresponding parts and assemblies. Nevertheless, changes based on frontline experiences were also incorporated (e.g., additional hooks for spare track links). The drawings themselves are not always precise due to age, storage conditions, and the fact that the originals were rolled or folded. Therefore, measurements should not be directly taken from the drawings and should always be verified and ideally cross-referenced with original photographs.
